Молниезащита и заземление



Молниезащита и заземление

Заземление

     Заземление – это не только одно из звеньев молниезащиты. Оно необходимо для обеспечения нормальной работы электрических приборов, обеспечивая защиту людей от поражения электрическим током и просто защиту от помех в электрических сетях. Современные методы модульно-штыревой системы заземления позволяют обеспечивать простоту монтажа, который не займет много времени. Срок службы таких видов заземления составляет до 50 лет, что позволяет существенно экономить средства за счет такой высокой надежности.

Молниезащита (грозозащита).

   Обязательным элементом любого частного здания является система молниезащиты. Без её наличия всё имущество, а главное, жители дома находятся в беззащитном положении перед лицом стихии. Молниезащита предоставляет определенную безопасность при прямом ударе молнии, а так же от её вторичных проявлений: перегрузки в электрической сети, от которой страдает проводка и электрические приборы. Таким образом, молниезащита способна сберечь ваше ценное имущество и вашу жизнь.



Устройства защиты от импульсных перенапряжений (УЗИП или ОПС).

   УЗИП – является одной из составляющих молниезащиты. Служат для защиты электрооборудования от импульсных и коммутационных перенапряжений. Основными источниками импульсных перенапряжений — грозовые разряды (молнии) и коммутация больших нагрузок. Эти приборы позволяют предотвратить вероятность поражения человека высоким напряжением.



Электромагнитная совместимость (ЭМС)

   Электромагнитной совместимостью называют комплекс мероприятий, которые позволяют совместно функционировать различным электрическим приборам, при этом, не мешая друг другу. ЭМС технических средств – это способность электроприборов работать в данной электромагнитной обстановке, не создавая недопустимых электромагнитных помех другим техническим средствам. Исследования электромагнитной совместимости позволяют выявить основные источники электромагнитных воздействий.



Стоимость материалов для комплектов заземления

Комплектующие для систем молниезащитыКомплектующие для систем молниезащиты

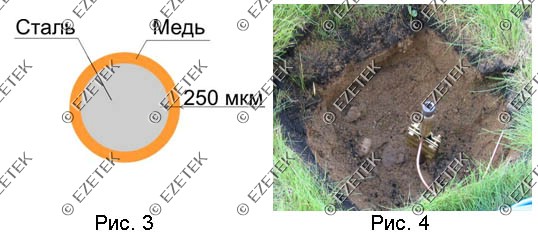

Комплекты на основе стержней 17,2 мм х 1,2 м
№ по каталогу наименование ед. измерения глина
EZ 9,6 (17,2)
суглинок
EZ 25,2 (17,2)
супеси
EZ 38,4 (17,2)
схема комплекта заземления

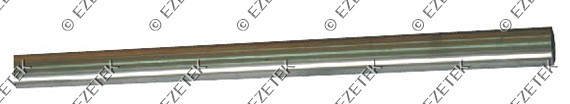

1 90122 Заземляющий Стержень
17,2 мм х 1,2 м
шт 8 21 32
2 90224 Муфта соединительная шт 8 21 32
3 90326 Наконечник для стержня 17,2 мм шт 1 3 4
4 90428 Головка для стержня
17,2 мм
шт 1 3 4
5 90531 Зажим универсальный шт 1 3 4
6 90634 Наконечник для перфоратора шт 1 1 1
7 90631 Паста антикорозийная шт 1 1 1
8 90632 Лента изоляционная шт 1 1 1
9
Стоимость комплекта

10000 руб.
22000 руб.
32000 руб.

Стоимость материалов для молниезащиты





Комплектующие для систем молниезащитыКомплектующие для систем молниезащитыКомплектующие для систем молниезащиты

Комплектующие для систем молниезащитыКомплектующие для систем молниезащиты



ПРАЙС-ЛИСТ НА КОМПЛЕКТУЮЩИЕ ДЛЯ СИСТЕМ МОЛНИЕЗАЩИТЫ EZETEK










Описание вес, кг      Цена, руб.



Элементы системы молниезащиты

Держатель проводника, Rd=6…8 мм H=16 мм,пл.(коричн.)   41,70

Держатель проводника, Rd=6…8 мм H=16 мм,пл.(серый)   40,40

Держатель проводника, Rd=6…8 мм H=16 мм,пл.(прозроч.)   40,40

Держатель проводника, Rd=6…8 мм H=36 мм,пл.(корич.)   44,30

Держатель проводника, Rd= 6...8 мм H=36 мм,пл.(серый)   44,70

Держатель проводника, Rd=6…8 мм H=36 мм,пл.(прозрач.)   44,70

Держатель проводника, Rd 8 мм H=22 мм, медь   257,00

Держатель проводника, Rd 8 мм H=22 мм,оцинк.   86,70

Держатель проводника опорный, Rd 8 мм, медь, L 100-120 мм. (для деревянного фасада)   317,10

Держатель проводника опорный, Rd 8 мм, цинк., L 100-120 мм. (для деревянного фасада)   146,90

Держатель проводника опорный, Rd 8 мм, медь., L 100-120 мм. (для бетонного фасада)   324,10

Держатель проводника опорный, Rd 8 мм, цинк., L 100-120 мм. (для бетонного фасада)   154,40

Дежатель шин заземления (d10-12mm, Fl 40*4)   41,00

Держатель проводника на кровле (для конька) Rd 8 мм H=16 мм,медь(корич)   327,70

Держатель проводника на кровле (для конька) Rd 8 мм H=16 мм,сталь оцинк.   234,10

Держатель проводника на кровле черепица  H=36 мм (16 мм), L290 мм,медь   207,70

Держатель проводника на кровле черепица  H=36 мм (16 мм), L290 мм,сталь оцинк.   153,60

Держатель проводника на плоск. кровле  Rd=8 мм c бетоном 1,05 107,60

Держатель проводника на плоск. кровле  Rd=8 мм  0,05 65,50

Держатель проводника на плоск. кровле  Rd=8 мм, TS, пластик  0,05 147,80

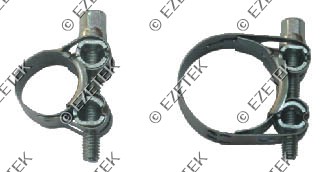

Держатель для водосточ. труб Rd 8 мм d 80-120 мм, медь   138,00

Держатель для водосточ. труб Rd 8 мм d 80-120 мм, нерж.   70,75

Соединитель универсальный MV Rd 8 мм, медь   302,10

Соединитель универсальный MV Rd 8 мм,оцинк.   115,00

Соединитель универсальный MV Rd 8 мм, латунь   124,80

Держатель на желобе водостока Rd 8-10 мм,d16-22 мм,медь   371,00

Держатель на желобе водостока Rd 8-10 мм,d16-22 мм,оцинк.   161,00

Фальцевая клемма-зажим Rd 6-10 мм Fl 0,7-8 мм,медь   448,50
  Фальцевая клемма-зажим Rd 6-10 мм Fl 0,7-8 мм,оцинк.   250,30
  Крепеж фальцевый Rd 6-10 мм Fl 0,7-3 мм., оцинк.   170,00
  Зажим для мачты Rd 32…35 мм,нерж.   278,80
  Зажим для стержня Rd 17…19 мм, нерж.   152,10
  Зажим для стержня Rd 19…21 мм, нерж.   159,20

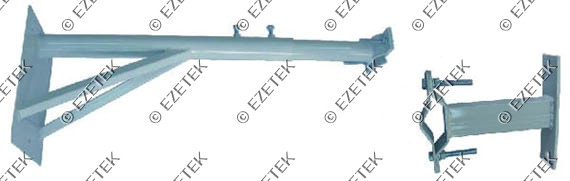

  Кронштейн на дымоход, L 500…800 мм 1,05 1039,30
  Кронштейн на дымоход, L 150 мм 0,05 785,90
  Держатель молниеприемного стержня Rd =16мм   245,20

Мачта молниеприемная, L 2000 мм, нерж.   3548,90

Мачта молниеприемная, L 3000 мм, нерж.   4056,10

Мачта молниеприемная, L 4000 мм, нерж.   4690,00

Мачта молниеприемная, L 5000 мм, нерж.   5323,90

Мачта молниеприемная, L 6000 мм, нерж.   6337,70

Молниеприемник Al, L 1000 (для мачты молниеприемной) 0,6 533,70

Молниеприемник Al, L 1500 (для мачты молниеприемной) 0,9 800,50

Молниеприемник Al, L 2000 (для мачты молниеприемной) 1,2 1067,30

Молниеприемник Al, L 2500 (для мачты молниеприемной) 1,4 1334,20

Молниеприемник Al, L 3000 (для мачты молниеприемной) 1,8 1601,00

Гайка для запрессовки (для мачты)   557,30

Активная молниезащита

Galactive I   50314,00

Galactive II   52648,00

Материалы

Пруток медный 8 мм (м. пог.) 0,45 327,70

Пруток медный 6 мм (м. пог.) 0,25 179,90

Пруток стальной оцинкованный  8 мм (м. пог.)   41,60

Пруток стальной оцинкованный  10 мм (м. пог.)   71,10

Шина заземления (25*7, 50*1,  30х4*1) 0,35 437,00

ШГЗШ, 8 подключений   2853,40

ШГЗШ, 16 подключений   3341,60

Колодец контрольно-измерительный (310 х 210 х 230), пластик 2,4 2949,20
  Комплект растяжек (трос-30 м, коуш-6 шт., талреп-3 шт, звездочка-1 шт, зажим-12 шт.) 1 3511,00
  Подпятник 0,5 561,80
  Провод установочный ПВ-3 1х6 м 70,00
  Провод установочный ПВ-3 1х16 м 126,40
  Провод установочный ПВ-3 1х25 м 224,70

Полоса медная, 40х4 м 1441,80

Полоса стальная оц. 40х4 (кг.) 0,77 108,68



Стоимость УЗИП

УЗИПСтоимость УЗИП может отличаться в несколько раз, все зависит от фирмы производителя. Самые дешевые изделия совместного Российско-Китайского предприятия IEK.

Legrand                                                                                                         цена, руб.
3940 Legrand Устройство защиты от импульсных перенапряжений  ОПН 1п 15кА 230В 1 789.34
3941 Legrand Устройство защиты от импульсных перенапряжений  Устройство Защ От ИП 2П 15KA 2 488.77
3943 Legrand Устройство защиты от импульсных перенапряжений  ОПН 4п 15кА 230В 5 616.58
3932 Legrand Устройство защиты от импульсных перенапряжений  ОПН 3п 40кА 400В 4 982.68
3933 Legrand Устройство защиты от импульсных перенапряжений  Устройство Защ От ИП 4П 40KA 6 651.22
3930 Legrand Устройство защиты от импульсных перенапряжений  ОПН 1п 40кА 400В 1 831.36
3931 Legrand Устройство защиты от импульсных перенапряжений  ОПН 2п 40кА 400В 3 596.44
3920 Legrand Устройство защиты от импульсных перенапряжений  ОПН 1п 70кА 400В 2 623.85
3921 Legrand Устройство защиты от импульсных перенапряжений  ОПН 2п 70кА 400В 4 627.78
3922 Legrand Устройство защиты от импульсных перенапряжений  ОПН 3п 70кА 400В 6 814.30
3923 Legrand Устройство защиты от импульсных перенапряжений  ОПН 4п 70кА 400В 8 606.62
603950 Legrand Разрядник  Разрядник B+C 1П 2 338.10
603953 Legrand Разрядник  Разрядник B+C 4П 8 238.33
3828 Legrand Разрядник  ОПН/аналог.тлф.линий 3 685.24
3829 Legrand Разрядник  ОПН/цифр.тлф.линий 3 369.92
3944 Legrand Дополнительное оборудование  Смен.модуль ОПН 15kA 230В 1 167.78
3924 Legrand Дополнительное оборудование  Смен.модуль ОПН 40kA 400В 1 148.40
3928 Legrand Дополнительное оборудование  Смен.модуль ОПН 70kA 400В 1 667.65
3962 Legrand Дополнительное оборудование  Модуль д/шоков 35A 500В 3 344.29
3963 Legrand Дополнительное оборудование  Модуль д/шоков 63A 500В 5 698.92
IEK
MOP20-1-B IEK Устройство защиты от импульсных перенапряжений  ОПС-1 1Р х-ка В 1 096.92
MOP20-1-C IEK Устройство защиты от импульсных перенапряжений  ОПС-1 1Р х-ка С 700,39
MOP20-1-D IEK Устройство защиты от импульсных перенапряжений  ОПС-1 1Р х-ка D 648,52
MOP20-2-B IEK Устройство защиты от импульсных перенапряжений  ОПС-1 2Р х-ка В 2 384.77
MOP20-2-C IEK Устройство защиты от импульсных перенапряжений  ОПС-1 2Р х-ка С 1 521.85
MOP20-2-D IEK Устройство защиты от импульсных перенапряжений  ОПС-1 2Р х-ка D 1 409.13
MOP20-3-B IEK Устройство защиты от импульсных перенапряжений  ОПС-1 3Р х-ка В 3 576.48
MOP20-3-C IEK Устройство защиты от импульсных перенапряжений  ОПС-1 3Р х-ка С 2 281.44
MOP20-4-B IEK Устройство защиты от импульсных перенапряжений  ОПС-1 4Р х-ка В 4 768.21
MOP20-4-C IEK Устройство защиты от импульсных перенапряжений  ОПС-1 4Р х-ка С 3 043.70
MOP20-4-D IEK Устройство защиты от импульсных перенапряжений  ОПС-1 4Р х-ка D 2 819.80
TDM Electric
SQ0201-0001 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-B 1Р 1 121.54
SQ0201-0005 TDM Electric Устройство защиты от импульсных перенапряжений   ОПС1-C 1Р 716,12
SQ0201-0009 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-D 1Р 663,08
SQ0201-0002 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-B 2Р 2 362.48
SQ0201-0006 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-C 2Р 1 507.64
SQ0201-0010 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-D 2Р 1 395.95
SQ0201-0003 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-B 3Р 3 542.73
SQ0201-0007 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-C 3Р 2 261.38
SQ0201-0004 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-B 4Р 4 723.63
SQ0201-0008 TDM Electric Устройство защиты от импульсных перенапряжений  ОПС1-C 4Р 3 015.25

Стоимость работ по обеспечению ЭМС

1.Разработка основных компоновочных решений и схем с учетом требования ЭМС.

2.Разработка технических решений по выполнению систем молниезащиты и заземления с учетом требований ЭМС.

3.Расчетное определение электромагнитной обстановки.

4.Разработка технических решений по обеспечению электромагнитной совместимости устанавливаемой микропроцессорной аппаратуры.

5. Экспериментальное определение электромагнитной обстановки.

6. Определение факторов, могущих влиять на устойчивую работу устанавливаемой (установленной) микропроцессорной аппаратуры.

7. Разработка мероприятий по улучшению электромагнитной обстановки, разработка мероприятий по защите устанавливаемой (установленной)  аппаратуры от электрических и магнитных помех.

8. Поскольку весь комплекс мероприятий может очень сильно меняться в зависимости от характеристик объекта, цены являются договорными.
